10 ขั้นตอนง่ายๆ เลือกสเป็คเครนให้ตรงตามความต้องการ! เน้นประหยัด หรือ เน้นทนทาน ก็เลือกเองได้

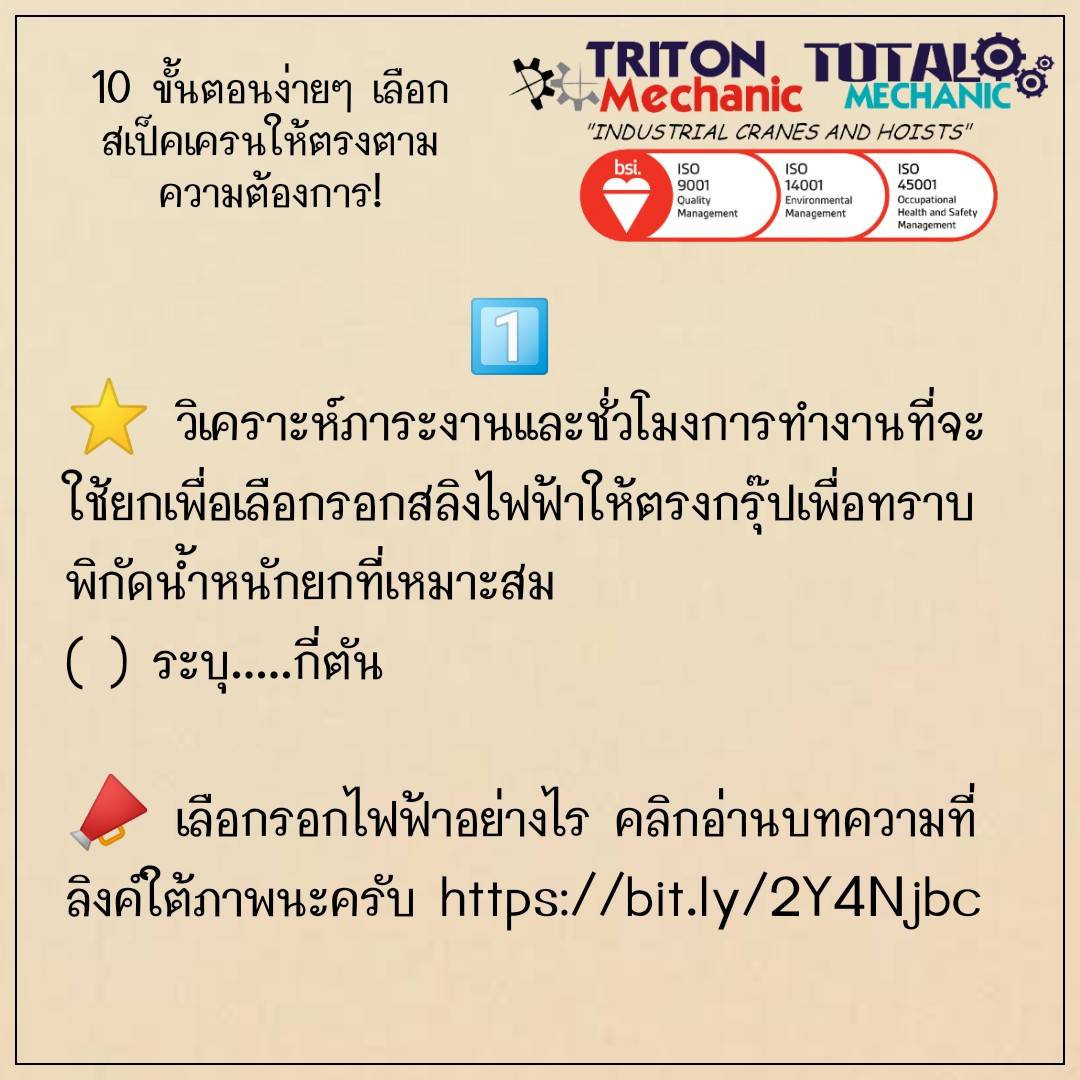

1️⃣ วิเคราะห์ภาระงานและชั่วโมงการทำงานที่จะใช้ยกเพื่อเลือกรอกสลิงไฟฟ้าให้ตรงกรุ๊ปเพื่อทราบพิกัดน้ำหนักยกที่เหมาะสม
( ) ระบุ.....กี่ตัน
➡️ เลือกรอกไฟฟ้าอย่างไร คลิกอ่านบทความที่
ลิงค์ใต้ภาพนะครับ https://bit.ly/2Y4Njbc

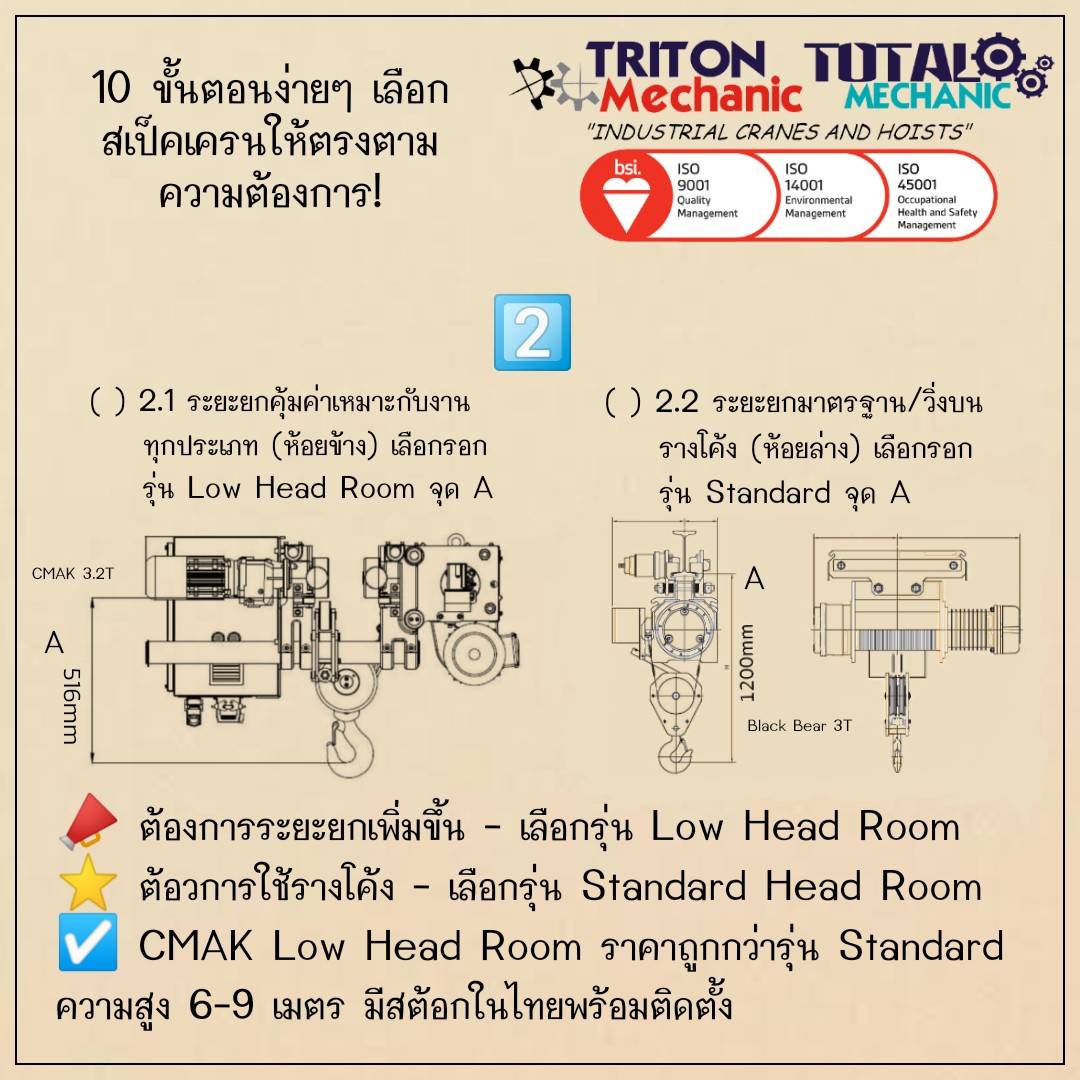

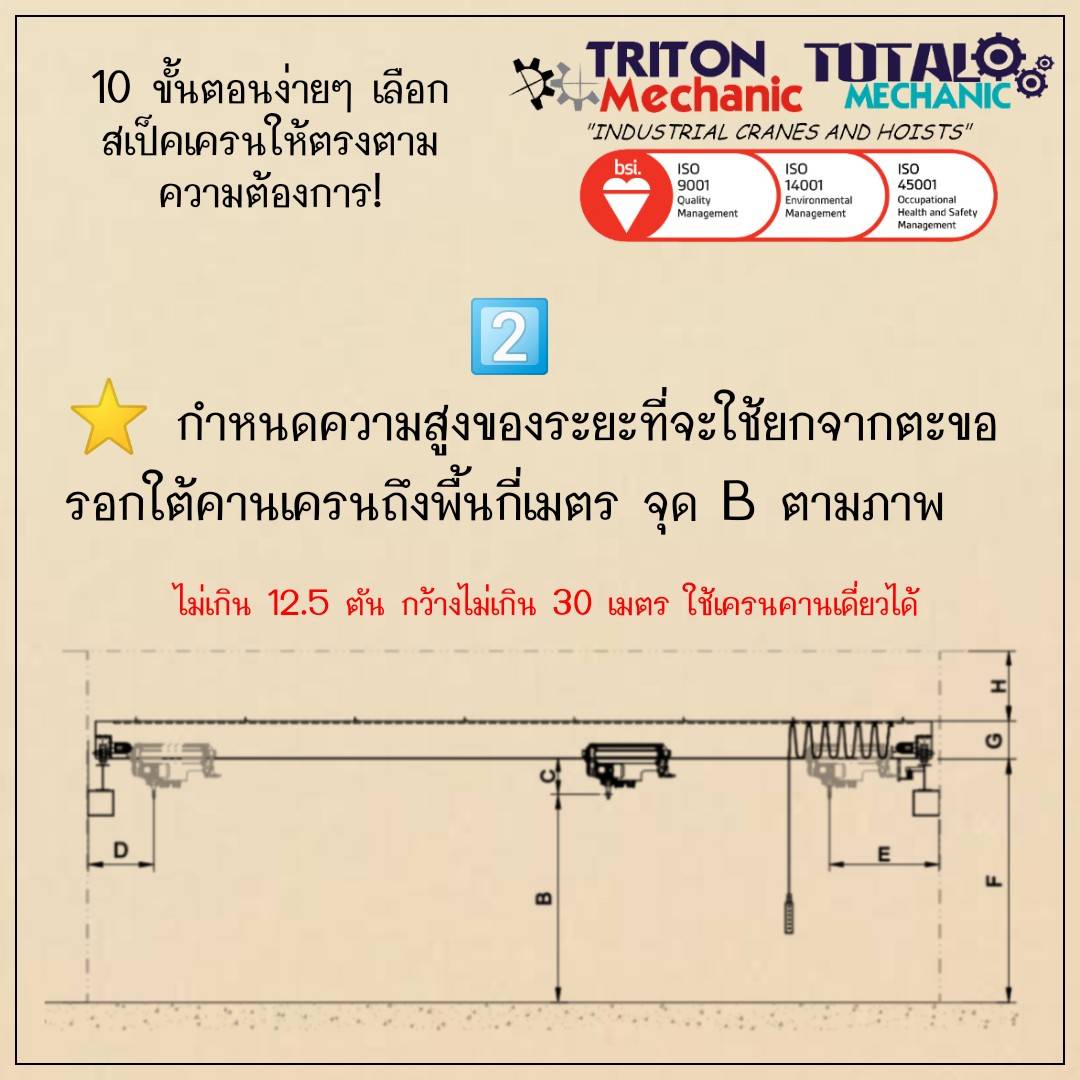

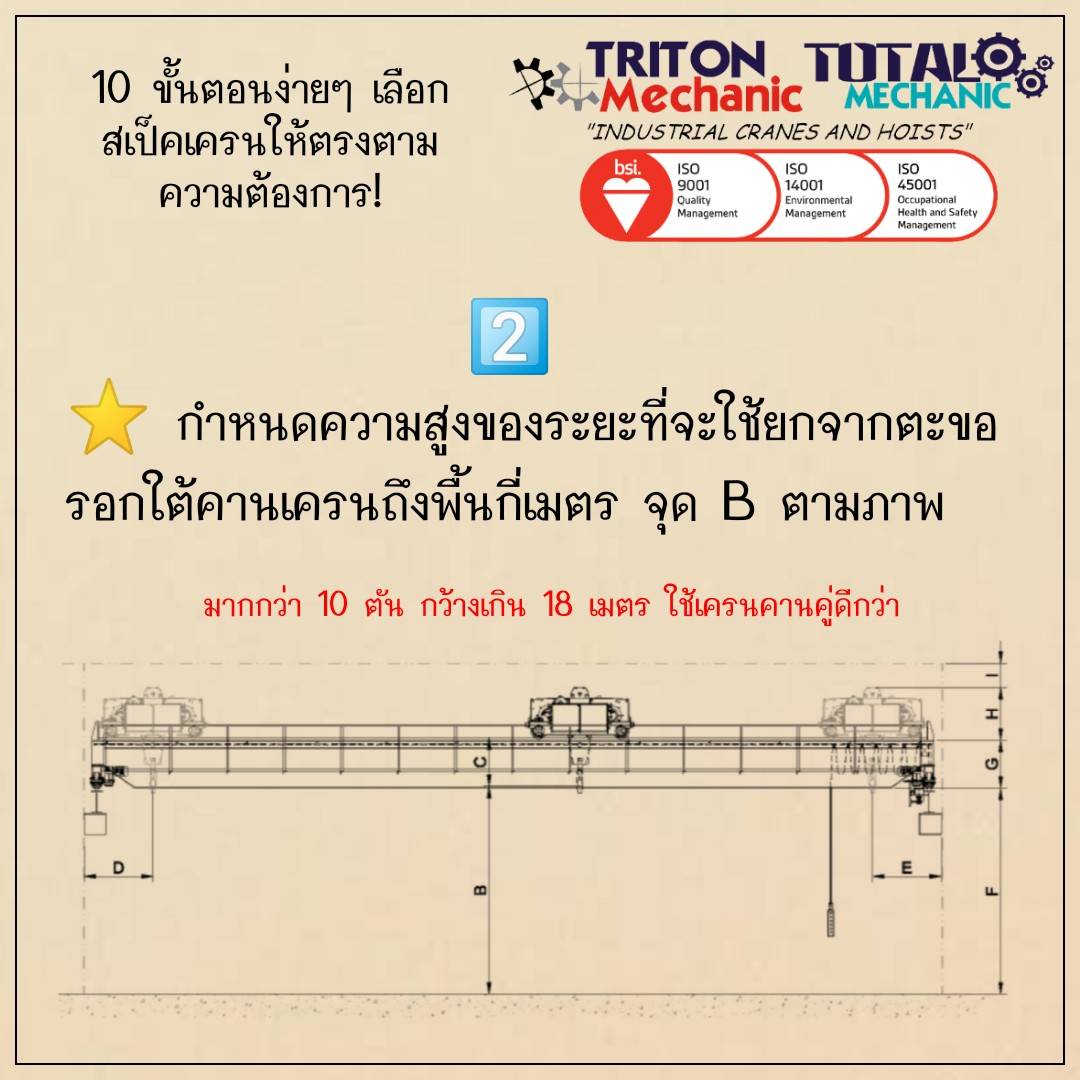

2️⃣ กำหนดความสูงของระยะที่จะใช้ยกจากตะขอรอกใต้คานเครนถึงพื้นกี่เมตร
( ) 2.1 ระยะยกคุ้มค่าเหมาะกับงานทุกประเภท (ห้อยข้าง) เลือกรอกรุ่น Low Head Room
( ) 2.2 ระยะยกมาตรฐาน/วิ่งบนรางโค้ง (ห้อยล่าง) เลือกรอกรุ่น Standard Head Room
⭐️ ได้ระยะยกเพิ่มขึ้น - เลือก Low Head Room
⭐️ ใช้รางโค้ง - เลือก Standard Head Room
☑️ CMAK Low Head Room ราคาถูกกว่ารุ่น Standard ความสูง 6-9 เมตร มีสต้อกในไทย

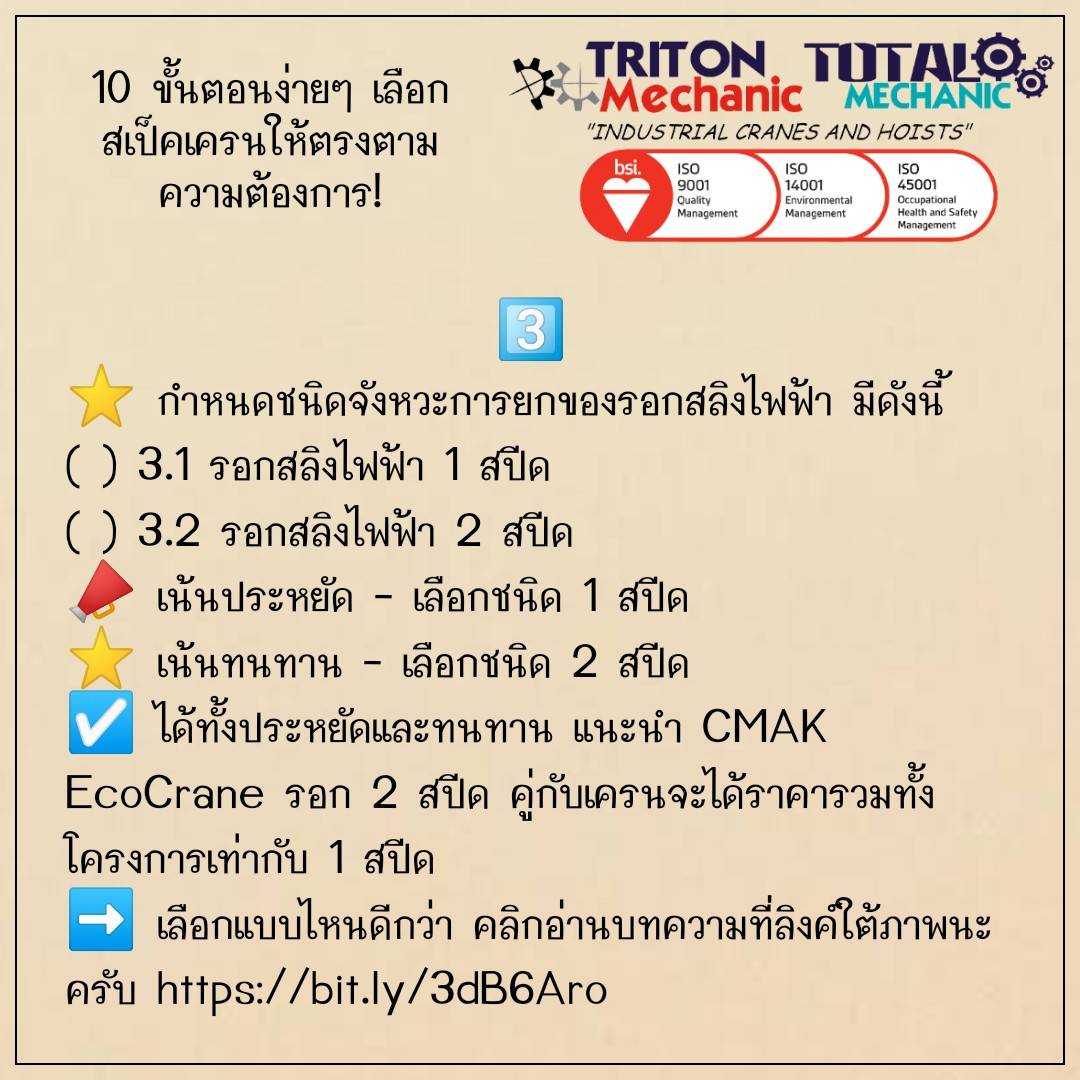

3️⃣ กำหนดชนิดจังหวะการยกของรอกสลิงไฟฟ้า ตามตัวเลือก มีดังนี้
( ) 3.1 รอกสลิงไฟฟ้า 1 สปีด
( ) 3.2 รอกสลิงไฟฟ้า 2 สปีด
⭐️ เน้นประหยัด - เลือกชนิด 1 สปีด
⭐️ เน้นทนทาน - เลือกชนิด 2 สปีด
☑️ ได้ทั้งประหยัดและทนทาน แนะนำ CMAK EcoCrane รอก 2 สปีด คู่กับเครนจะได้ราคารวมทั้งโครงการเท่ากับ 1 สปีด
➡️เลือกแบบไหนดีกว่า คลิกอ่านบทความที่ลิงค์ใต้ภาพนะครับ https://bit.ly/3dB6Aro

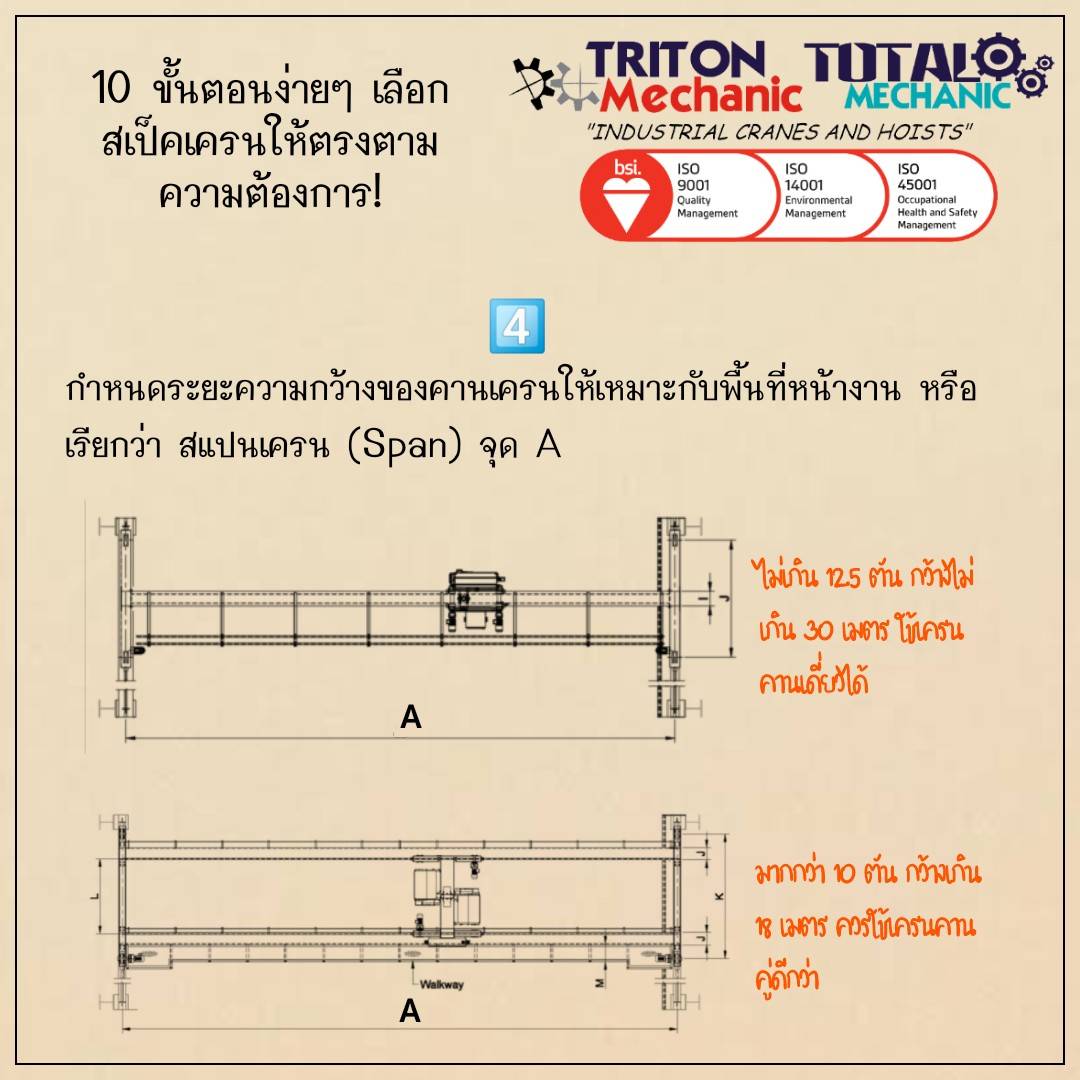

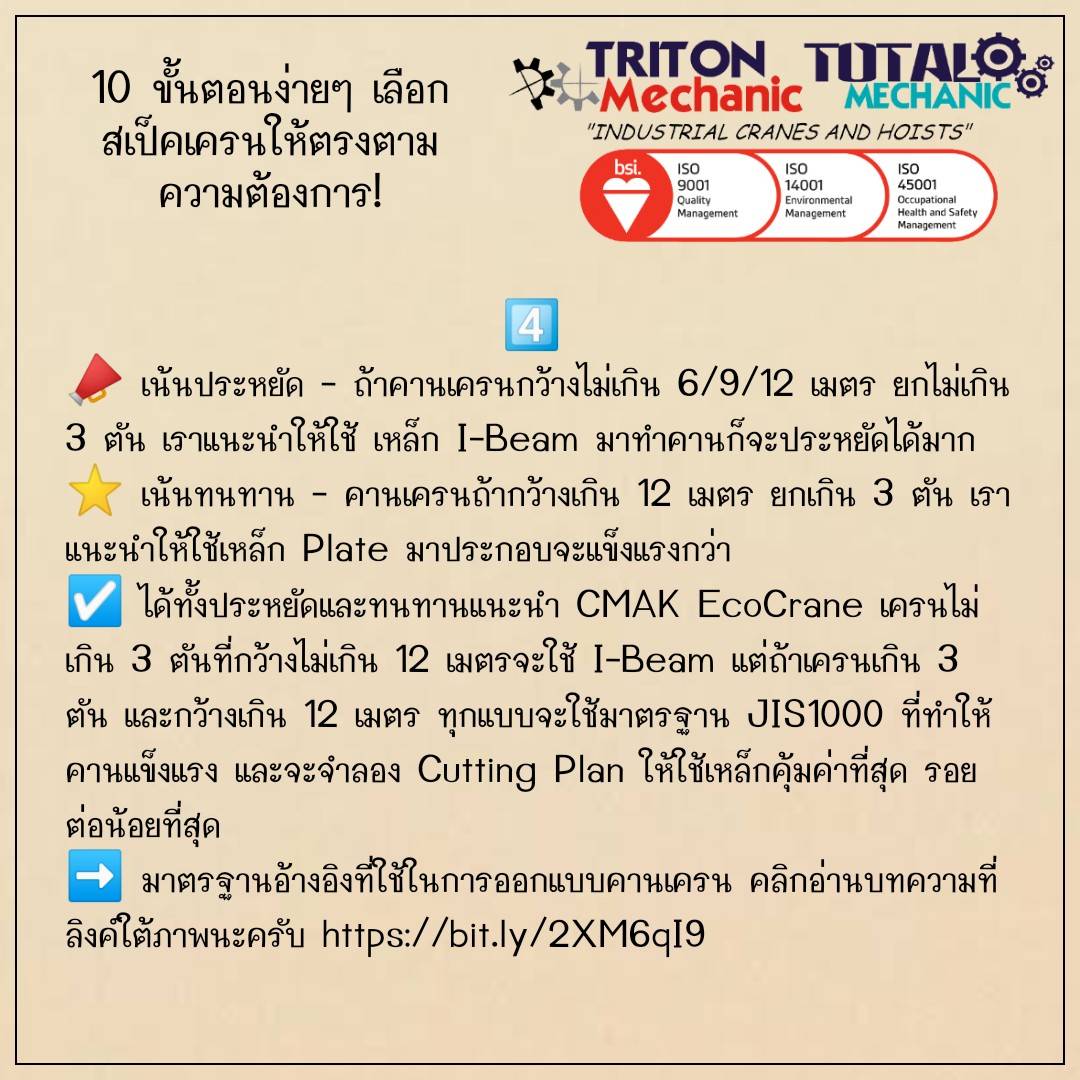

4️⃣ กำหนดระยะความกว้างของคานเครนให้เหมาะกับพื้นที่หน้างาน หรือเรียกว่า สแปนเครน (Span)
⭐️ เน้นประหยัด - ถ้าคานเครนกว้างไม่เกิน 6/9/12 เมตร ยกไม่เกิน 3 ตัน เราแนะนำให้ใช้ เหล็ก I-Beam มาทำคานก็จะประหยัดได้มาก
⭐️ เน้นทนทาน - คานเครนถ้ากว้างเกิน 12 เมตรยกเกิน 3 ตัน เราแนะนำให้ใช้เหล็ก Plate มาประกอบจะแข็งแรงกว่า ค่าออกแบบกล่องเครนจากเหล็ก Plate
☑️ ได้ทั้งประหยัดและทนทานแนะนำ CMAK EcoCrane เครนไม่เกิน 3 ตันที่กว้างไม่เกิน 12 เมตรจะใช้ I-Beam แต่ถ้าเครนเกิน 3 ตัน และกว้างเกิน 12 เมตร ทุกแบบจะใช้มาตรฐาน JIS1000 ที่ทำให้คานแข็งแรง และจะจำลอง Cutting Plan ให้ใช้เหล็กคุ้มค่าที่สุด รอยต่อน้อยที่สุด
➡️ มาตรฐานอ้างอิงที่ใช้ในการออกแบบคานเครน คลิกอ่านบทความที่ลิงค์ใต้ภาพนะครับ https://bit.ly/2XM6qI9

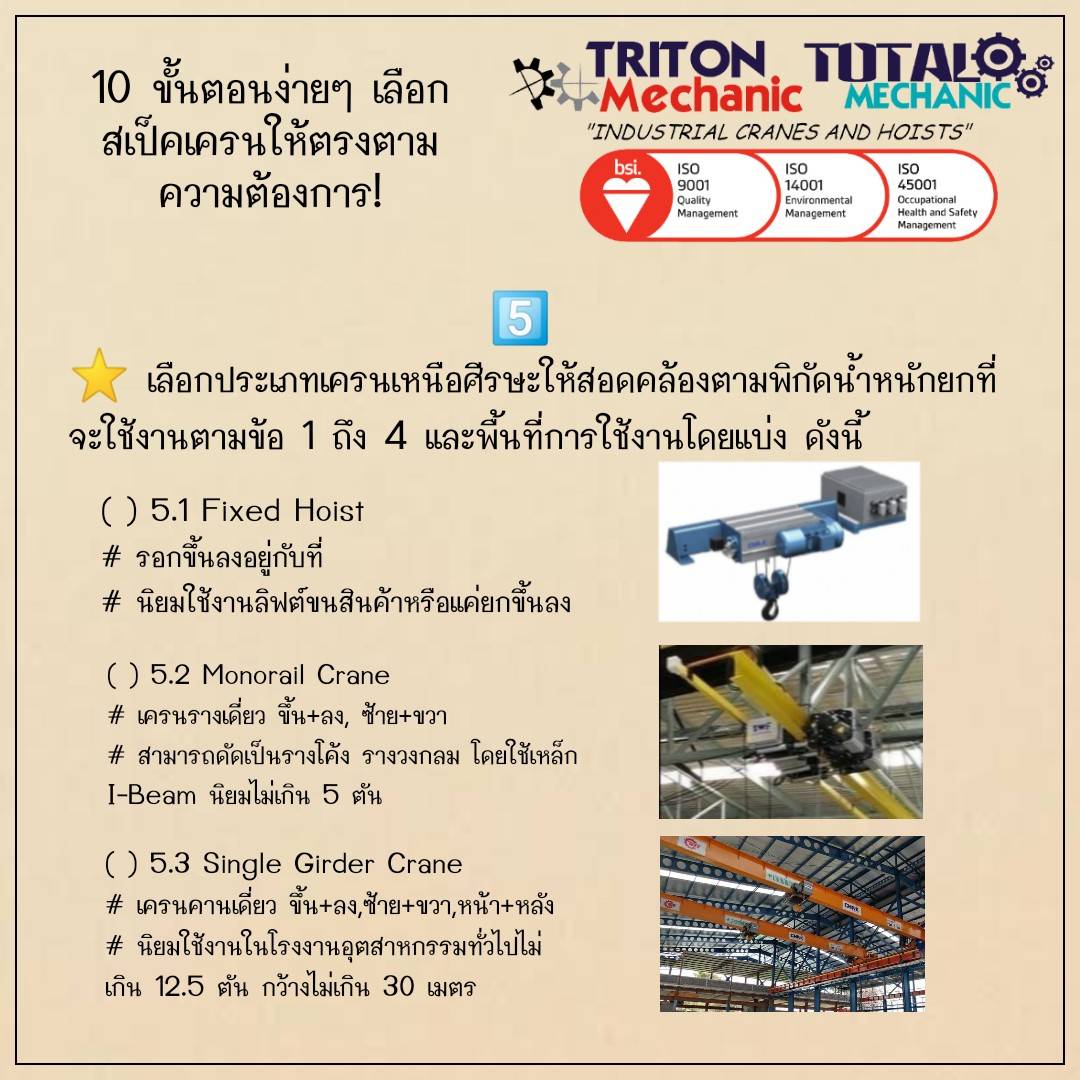

5️⃣ เลือกประเภทเครนเหนือศีรษะให้สอดคล้องตามพิกัดน้ำหนักยกที่จะใช้งานตามข้อ 1 ถึง 4 และพื้นที่การใช้งานโดยแบ่ง ดังนี้
( ) 5.1 Fixed Hoist
# รอกขึ้นลงอยู่กับที่
# นิยมใช้งานลิฟต์ขนสินค้าหรือแค่ยกขึ้นลง
( ) 5.2 Monorail Crane
# เครนรางเดี่ยว ขึ้น+ลง, ซ้าย+ขวา
# สามารถดัดเป็นรางโค้ง รางวงกลม โดยใช้เหล็ก I-Beam นิยมไม่เกิน 5 ตัน
( ) 5.3 Single Girder Crane
# เครนคานเดี่ยว ขึ้น+ลง,ซ้าย+ขวา,หน้า+หลัง
# นิยมใช้งานในโรงงานอุตสาหกรรมทั่วไปไม่เกิน 12.5 ตัน กว้างไม่เกิน 30 เมตร

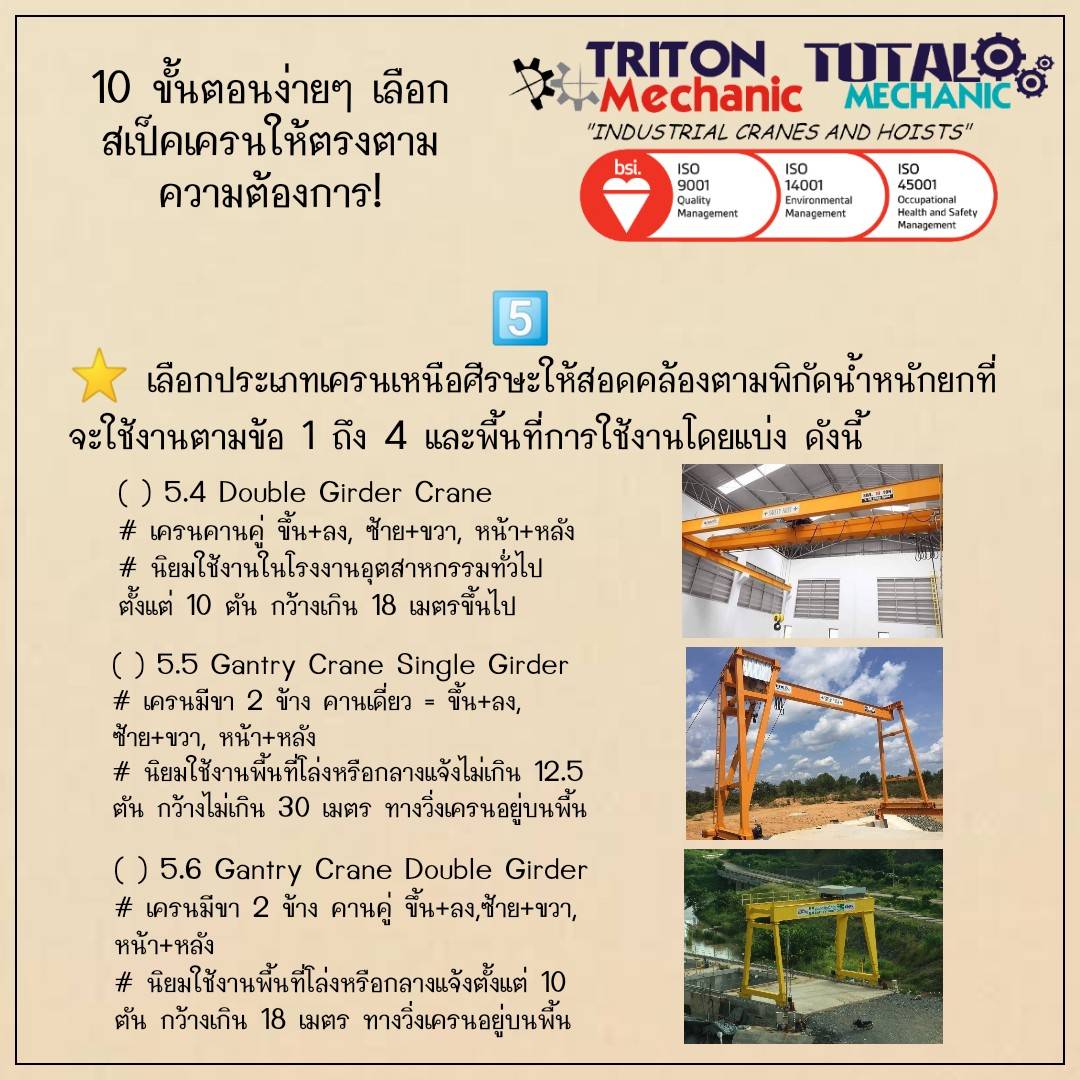

( ) 5.4 Double Girder Crane
# เครนคานคู่ = ขึ้น+ลง, ซ้าย+ขวา, หน้า+หลัง
# นิยมใช้งานในโรงงานอุตสาหกรรมทั่วไปตั้งแต่ 10 ตัน กว้างเกิน 18 เมตรขึ้นไป
( ) 5.5 Gantry Crane Single Girder
# เครนมีขา 2 ข้าง คานเดี่ยว = ขึ้น+ลง, ซ้าย+ขวา, หน้า+หลัง
# นิยมใช้งานพื้นที่โล่งหรือกลางแจ้งไม่เกิน 12.5 ตัน กว้างไม่เกิน 30 เมตร ทางวิ่งเครนอยู่บนพื้น
( ) 5.6 Gantry Crane Double Girder
# เครนมีขา 2 ข้าง คานคู่ = ขึ้น+ลง,ซ้าย+ขวา, หน้า+หลัง
# นิยมใช้งานพื้นที่โล่งหรือกลางแจ้งตั้งแต่ 10 ตัน กว้างเกิน 18 เมตร ทางวิ่งเครนอยู่บนพื้น

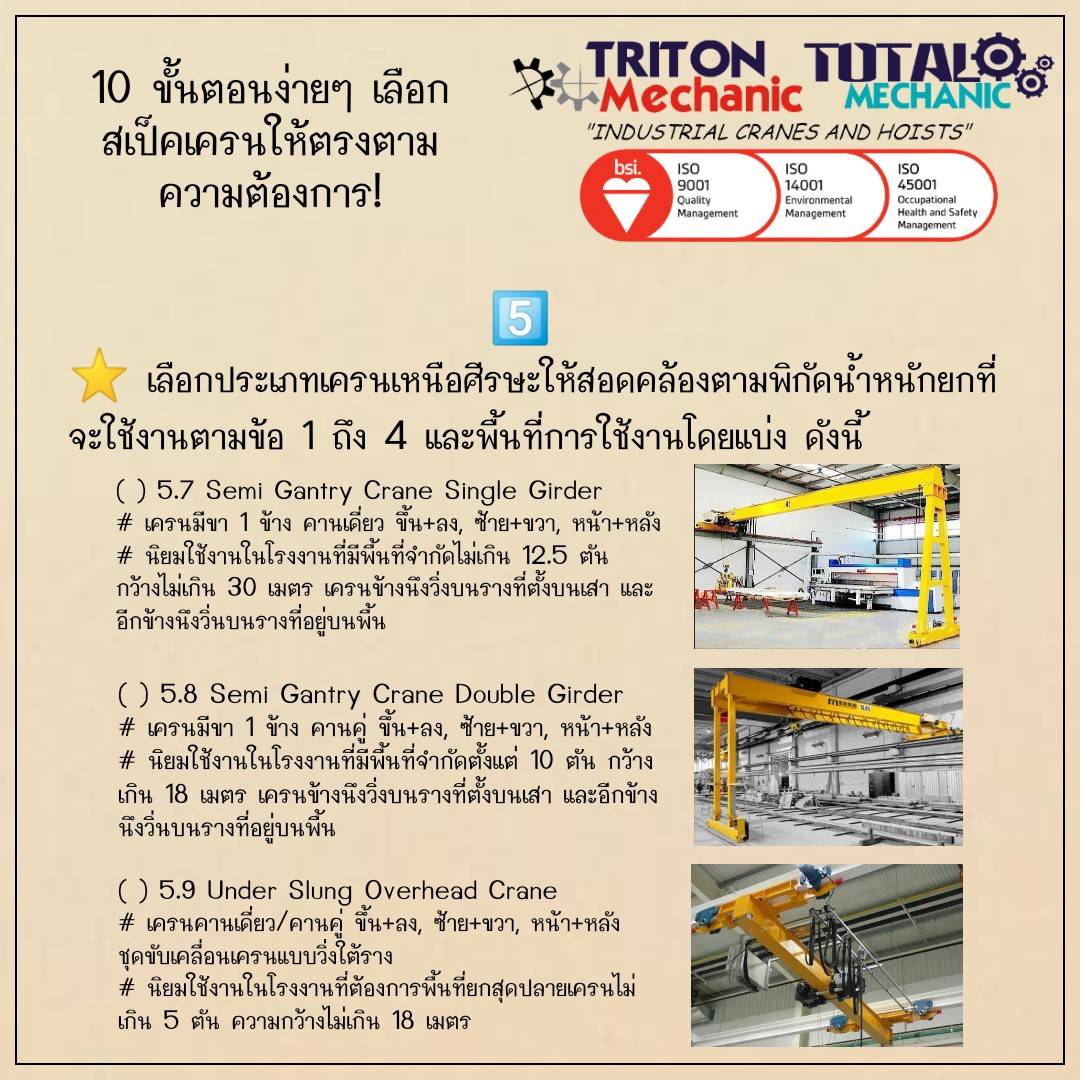

( ) 5.7 Semi Gantry Crane Single Girder
# เครนมีขา 1 ข้าง คานเดี่ยว = ขึ้น+ลง, ซ้าย+ขวา, หน้า+หลัง
# นิยมใช้งานในโรงงานที่มีพื้นที่จำกัดไม่เกิน 12.5 ตัน กว้างไม่เกิน 30 เมตร เครนข้างนึงวิ่งบนรางที่ตั้งบนเสา และอีกข้างนึงวิ่นบนรางที่อยู่บนพื้น
( ) 5.8 Semi Gantry Crane Double Girder
# เครนมีขา 1 ข้าง คานคู่ = ขึ้น+ลง, ซ้าย+ขวา, หน้า+หลัง
# นิยมใช้งานในโรงงานที่มีพื้นที่จำกัดตั้งแต่ 10 ตัน กว้างเกิน 18 เมตร เครนข้างนึงวิ่งบนรางที่ตั้งบนเสา และอีกข้างนึงวิ่นบนรางที่อยู่บนพื้น
( ) 5.9 Under Slung Overhead Crane
# เครนคานเดี่ยว/คานคู่ ขึ้น+ลง, ซ้าย+ขวา, หน้า+หลัง ชุดขับเคลื่อนเครนแบบวิ่งใต้ราง
# นิยมใช้งานในโรงงานที่ต้องการพื้นที่ยกสุดปลายเครนไม่เกิน 5 ตัน ความกว้างไม่เกิน 18 เมตร

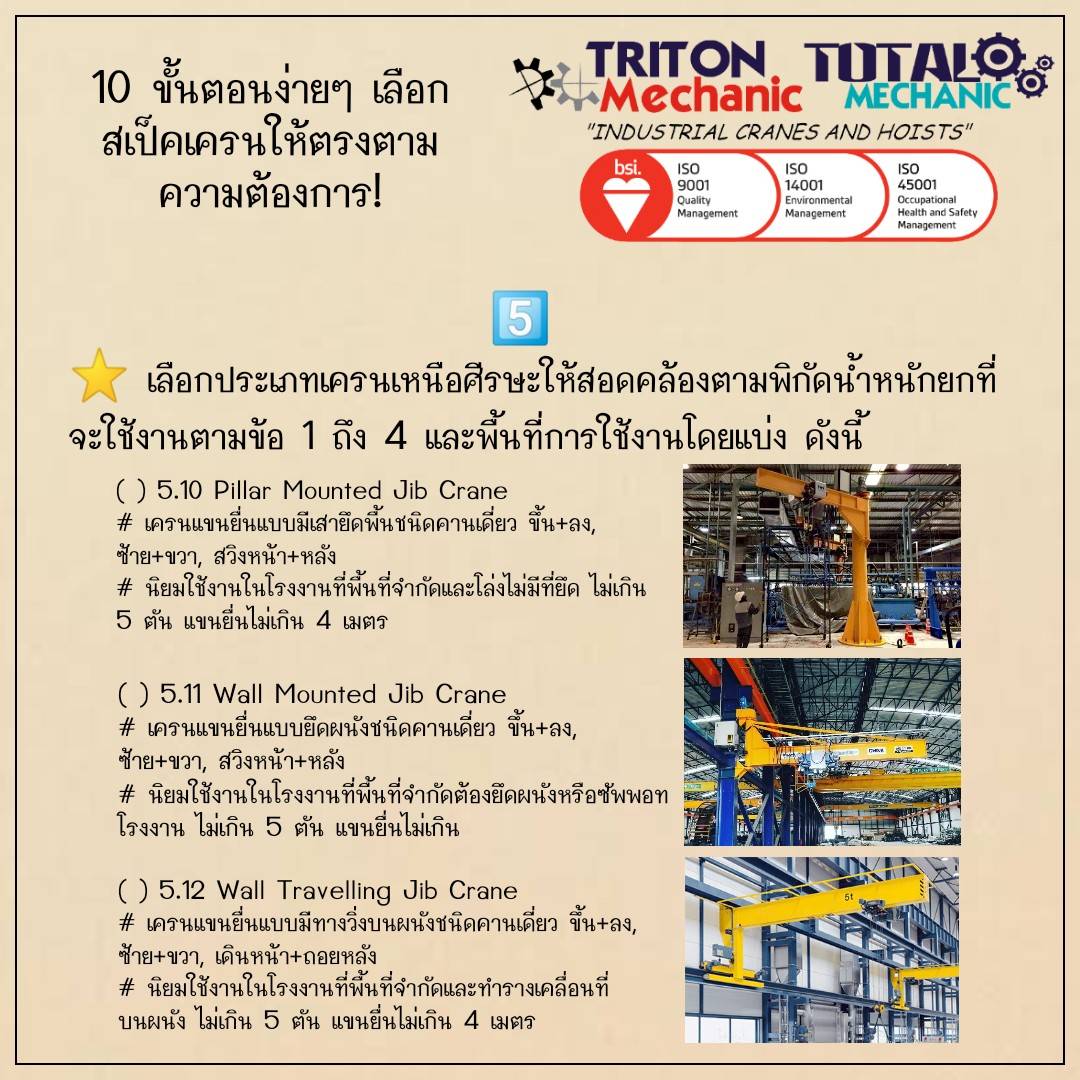

( ) 5.10 Pillar Mounted Jib Crane
# เครนแขนยื่นแบบมีเสายึดพื้นชนิดคานเดี่ยว ขึ้น+ลง, ซ้าย+ขวา, สวิงหน้า+หลัง
# นิยมใช้งานในโรงงานที่พื้นที่จำกัดและโล่งไม่มีที่ยึด ไม่เกิน 5 ตัน แขนยื่นไม่เกิน 4 เมตร
( ) 5.11 Wall Mounted Jib Crane
# เครนแขนยื่นแบบยึดผนังชนิดคานเดี่ยว ขึ้น+ลง, ซ้าย+ขวา, สวิงหน้า+หลัง
# นิยมใช้งานในโรงงานที่พื้นที่จำกัดต้องยึดผนังหรือซัพพอทโรงงาน ไม่เกิน 5 ตัน แขนยื่นไม่เกิน 4 เมตร
( ) 5.12 Wall Travelling Jib Crane
# เครนแขนยื่นแบบมีทางวิ่งบนผนังชนิดคานเดี่ยว ขึ้น+ลง, ซ้าย+ขวา, เดินหน้า+ถอยหลัง
# นิยมใช้งานในโรงงานที่พื้นที่จำกัดและทำรางเคลื่อนที่บนผนัง ไม่เกิน 5 ตัน แขนยื่นไม่เกิน 4 เมตร

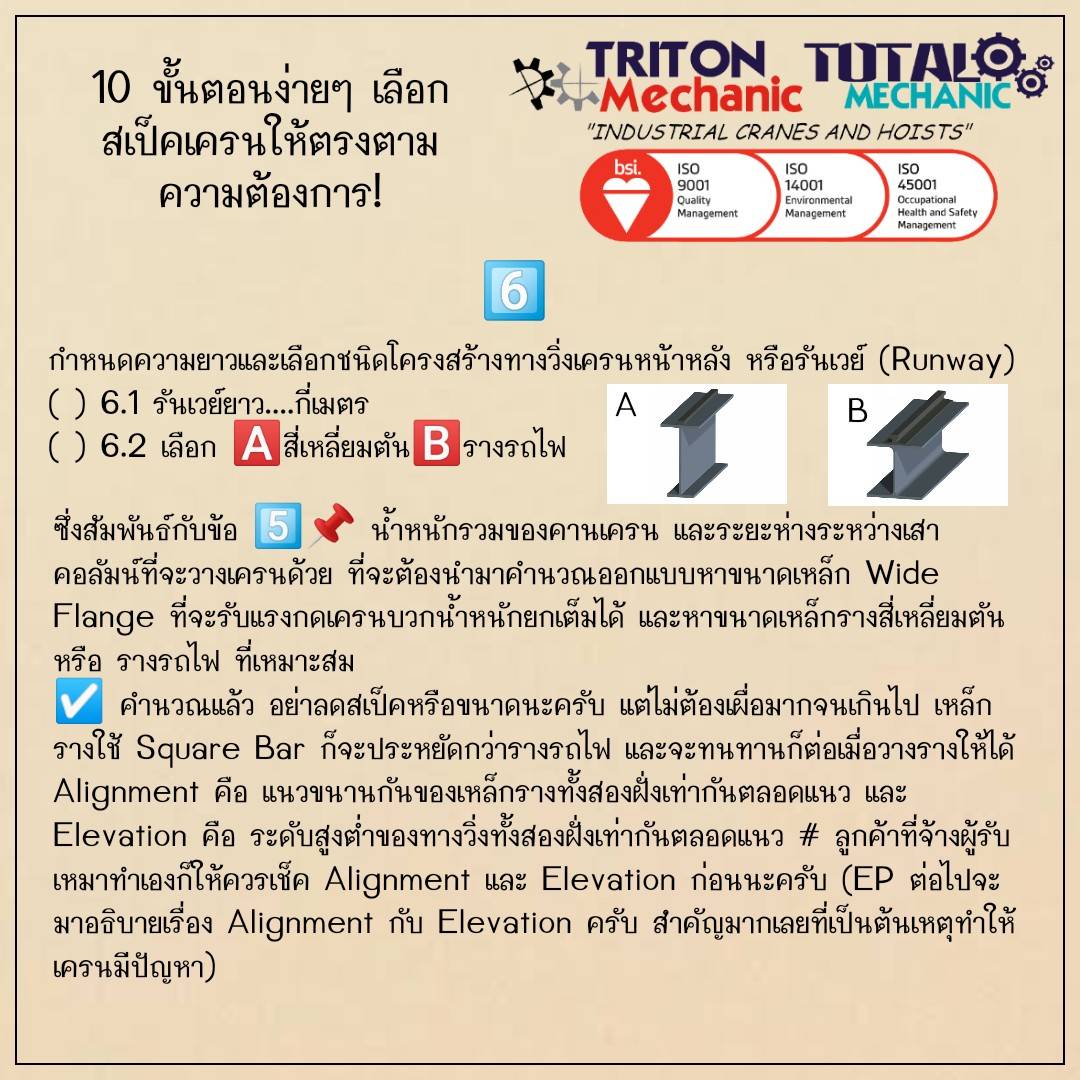

6️⃣ กำหนดความยาวและเลือกชนิดโครงสร้างทางวิ่งเครนหน้าหลัง หรือรันเวย์ (Runway)
( ) 6.1 รันเวย์ยาว....กี่เมตร
( ) 6.2 เลือกชนิด สี่เหลี่ยมตัน หรือ ( ) รางรถไฟ
ซึ่งสัมพันธ์กับข้อ 5️⃣⭐️ น้ำหนักรวมของคานเครน และระยะห่างระหว่างเสาคอลัมน์ที่จะวางเครนด้วย ที่จะต้องนำมาคำนวณออกแบบหาขนาดเหล็ก Wide Flange ที่จะรับแรงกดเครนบวกน้ำหนักยกเต็มได้ และหาขนาดเหล็กรางสี่เหลี่ยมตัน หรือ รางรถไฟ ที่เหมาะสม
☑️ คำนวณแล้ว อย่าลดสเป็คหรือขนาดนะครับ แต่ไม่ต้องเผื่อมากจนเกินไป เหล็กรางใช้ Square Bar ก็จะประหยัดกว่ารางรถไฟ และจะทนทานก็ต่อเมื่อวางรางให้ได้ Alignment คือ แนวขนานกันของเหล็กรางทั้งสองฝั่งเท่ากันตลอดแนว และ Elevation คือ ระดับสูงต่ำของทางวิ่งทั้งสองฝั่งเท่ากันตลอดแนว # ลูกค้าที่จ้างผู้รับเหมาทำเองก็ให้ควรเช็ค Alignment และ Elevation ก่อนนะครับ (EP ต่อไปจะมาอธิบายเรื่อง Alignment กับ Elevation ครับ สำคัญมากเลยที่เป็นต้นเหตุทำให้เครนมีปัญหา)

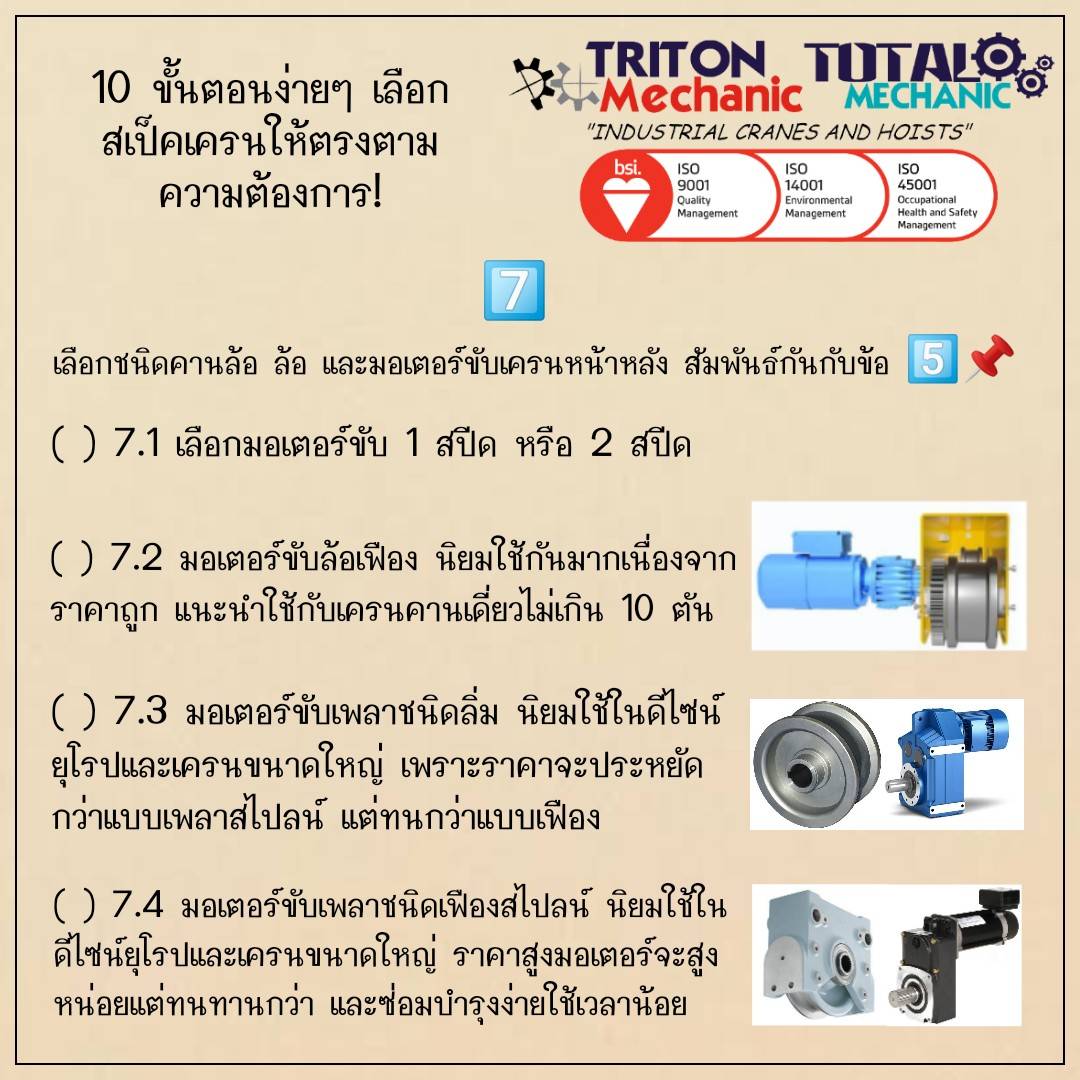

7️⃣ เลือกชนิดคานล้อ ล้อ และมอเตอร์ขับเครนหน้าหลัง สัมพันธ์กันกับข้อ 5️⃣⭐️
( ) 7.1 เลือกมอเตอร์ขับ 1 สปีด หรือ 2 สปีด
( ) 7.2 มอเตอร์ขับล้อเฟือง นิยมใช้กันมากเนื่องจากราคาถูก แต่แนะนำใช้กับเครนคานเดี่ยวไม่เกิน 10 ตัน
( ) 7.3 มอเตอร์ขับเพลาชนิดลิ่ม นิยมใช้ในดีไซน์ยุโรปและเครนขนาดใหญ่ เพราะราคาจะประหยัดกว่าแบบเพลาสไปลน์ แต่ทนกว่าแบบเฟือง
( ) 7.4 มอเตอร์ขับเพลาชนิดเฟืองสไปลน์ นิยมใช้ในดีไซน์ยุโรปและเครนขนาดใหญ่ ราคาสูงมอเตอร์จะสูงหน่อยแต่ทนทานกว่า และซ่อมบำรุงง่ายใช้เวลาน้อย

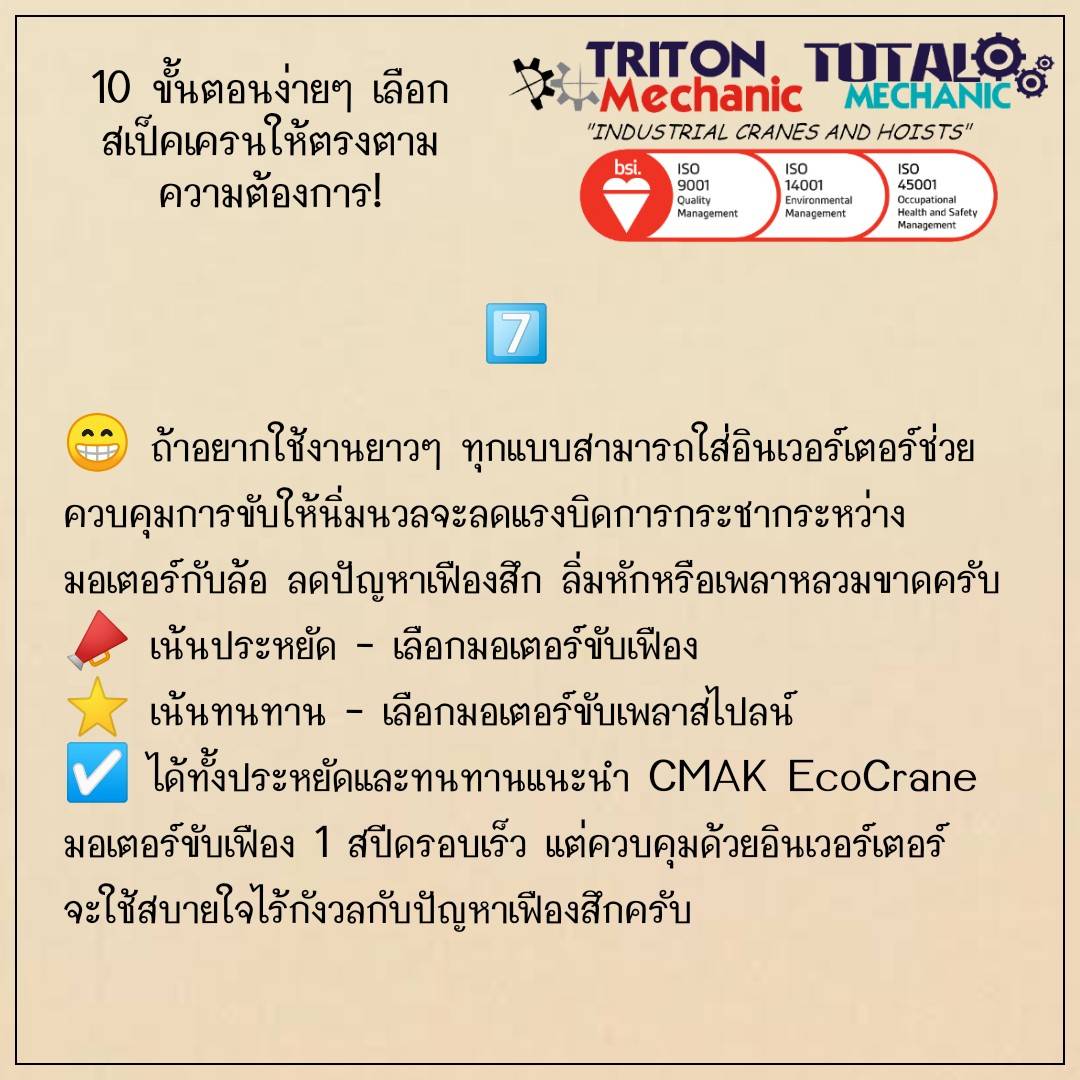

⭐️ ถ้าอยากใช้งานยาวๆ ทุกแบบสามารถใส่อินเวอร์เตอร์ช่วยควบคุมการขับให้นิ่มนวลจะลดแรงบิดการกระชากระหว่างมอเตอร์กับล้อ ลดปัญหาเฟืองสึก ลิ่มหักหรือเพลาหลวมขาดครับ
⭐️ เน้นประหยัด - เลือกมอเตอร์ขับเฟือง
⭐️ เน้นทนทาน - เลือกมอเตอร์ขับเพลาสไปลน์
☑️ ได้ทั้งประหยัดและทนทานแนะนำ CMAK EcoCrane มอเตอร์ขับเฟือง 1 สปีดรอบเร็ว แต่ควบคุมด้วยอินเวอร์เตอร์ จะใช้สบายใจไร้กังวลกับปัญหาเฟืองสึกครับ

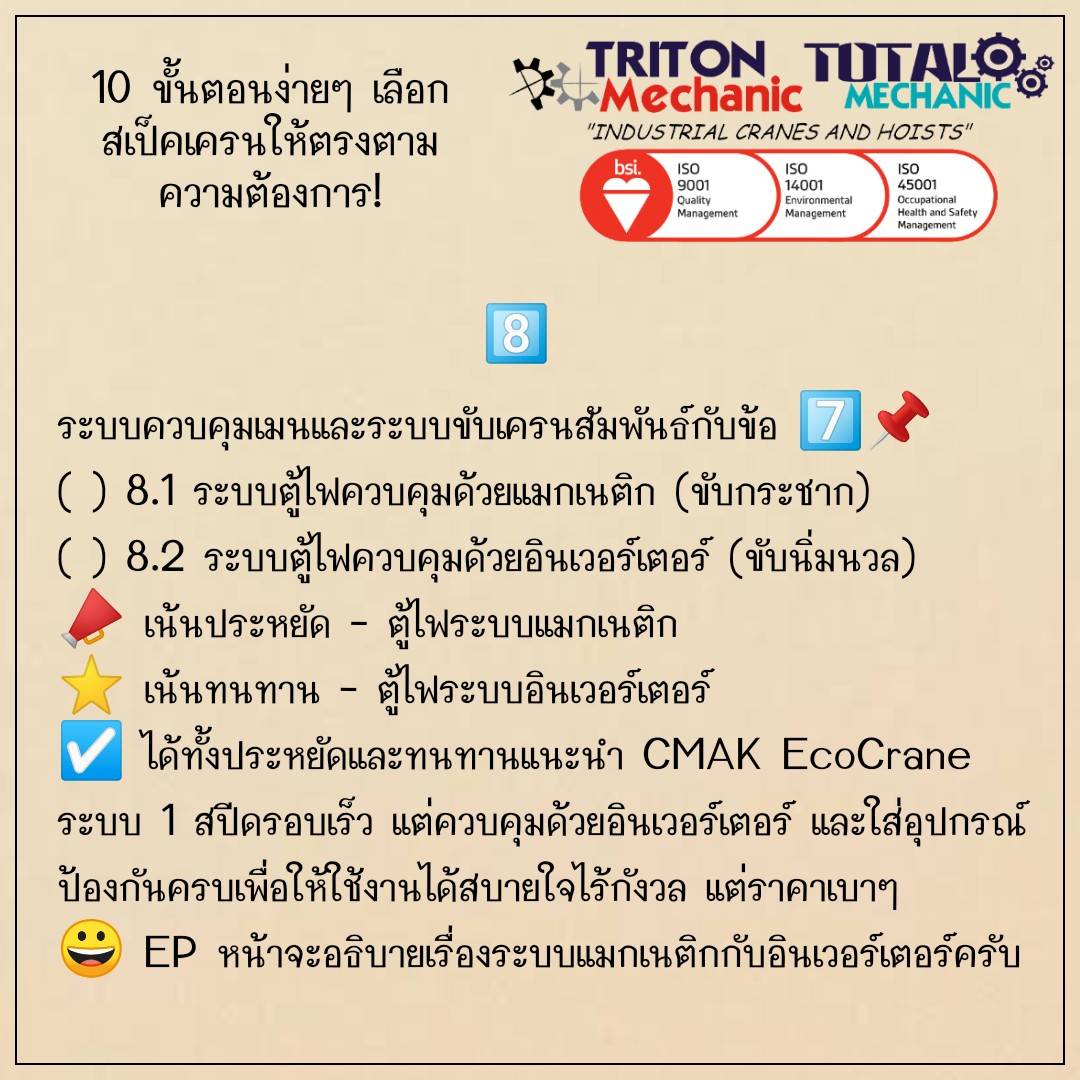

8️⃣ ระบบควบคุมเมนและระบบขับเครนสัมพันธ์กับข้อ 7️⃣⭐️
( ) 8.1 แมกเนติก (ขับกระชาก)
( ) 8.2 อินเวอร์เตอร์ (ขับนิ่มนวล)
⭐️ เน้นประหยัด - ตู้ไฟระบบแมกเนติก
⭐️ เน้นทนทาน - ตู้ไฟระบบอินเวอร์เตอร์
☑️ ได้ทั้งประหยัดและทนทานแนะนำ CMAK EcoCrane ระบบ 1 สปีดรอบเร็ว แต่ควบคุมด้วยอินเวอร์เตอร์ และใส่อุปกรณ์ป้องกันครบเพื่อให้ใช้งานได้สบายใจไร้กังวล แต่ราคาเบาๆ

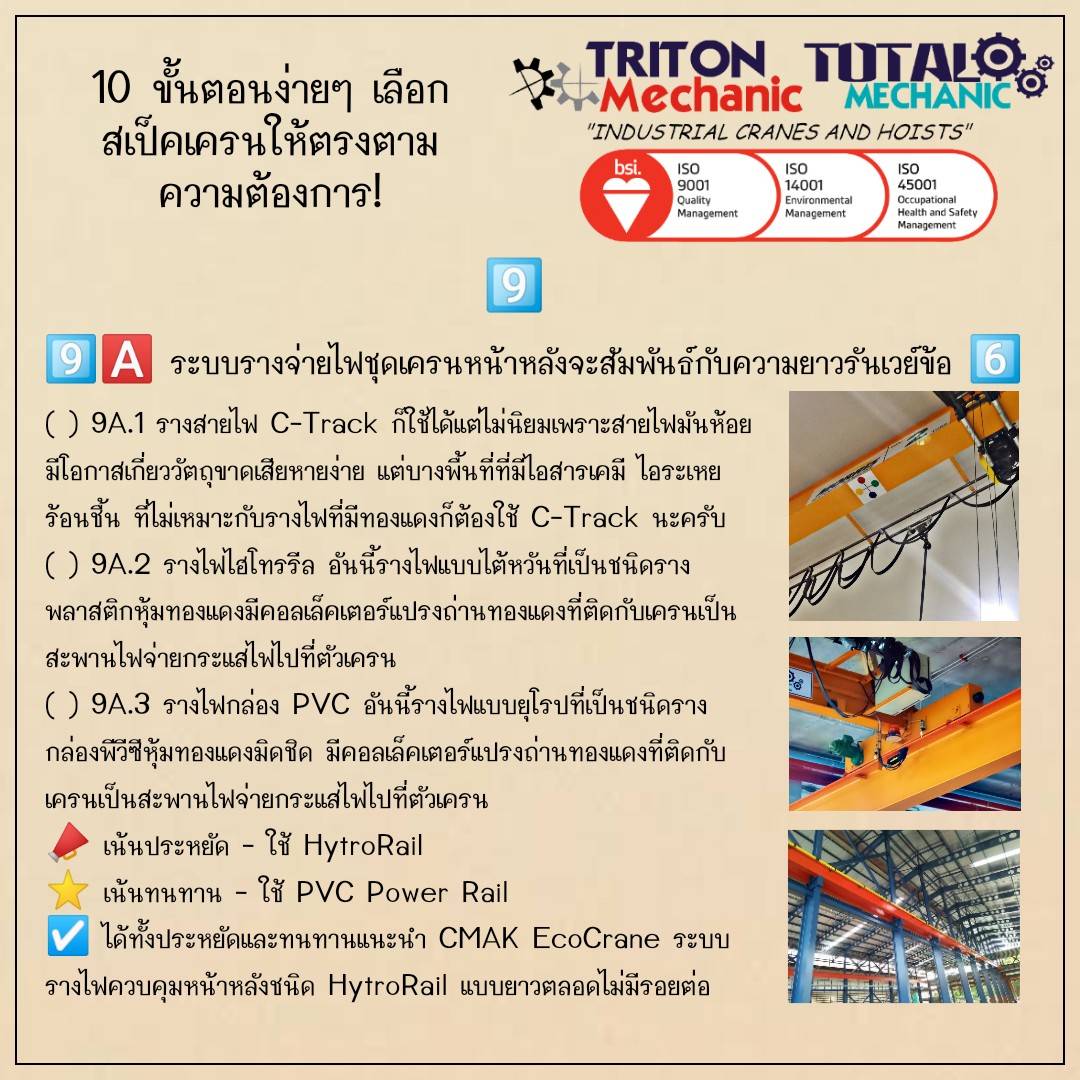

9️⃣A ระบบรางจ่ายไฟชุดเครนหน้าหลังจะสัมพันธ์กับความยาวรันเวย์ข้อ 6️⃣
( ) 9A.1 รางสายไฟ C-Track ก็ใช้ได้แต่ไม่นิยมเพราะสายไฟมันห้อยมีโอกาสเกี่ยววัตถุขาดเสียหายง่าย แต่บางพื้นที่ที่มีไอสารเคมี ไอระเหยร้อนชื้น ที่ไม่เหมาะกับรางไฟที่มีทองแดงก็ต้องใช้ C-Track นะครับ
( ) 9A.2 รางไฟไฮโทรรีล อันนี้รางไฟแบบไต้หวันที่เป็นชนิดรางพลาสติกหุ้มทองแดงมีคอลเล็คเตอร์แปรงถ่านทองแดงที่ติดกับเครนเป็นสะพานไฟจ่ายกระแสไฟไปที่ตัวเครน
( ) 9A.3 รางไฟกล่อง PVC อันนี้รางไฟแบบยุโรปที่เป็นชนิดรางกล่องพีวีซีหุ้มทองแดงมิดชิ มีคอลเล็คเตอร์แปรงถ่านทองแดงที่ติดกับเครนเป็นสะพานไฟจ่ายกระแสไฟไปที่ตัวเครน
⭐️ เน้นประหยัด - ใช้ HytroRail
⭐️ เน้นทนทาน - ใช้ PVC Power Rail
☑️ ได้ทั้งประหยัดและทนทานแนะนำ CMAK EcoCrane ระบบรางไฟควบคุมหน้าหลังชนิด HytroRail แบบยาวตลอดไม่มีรอยต่อ

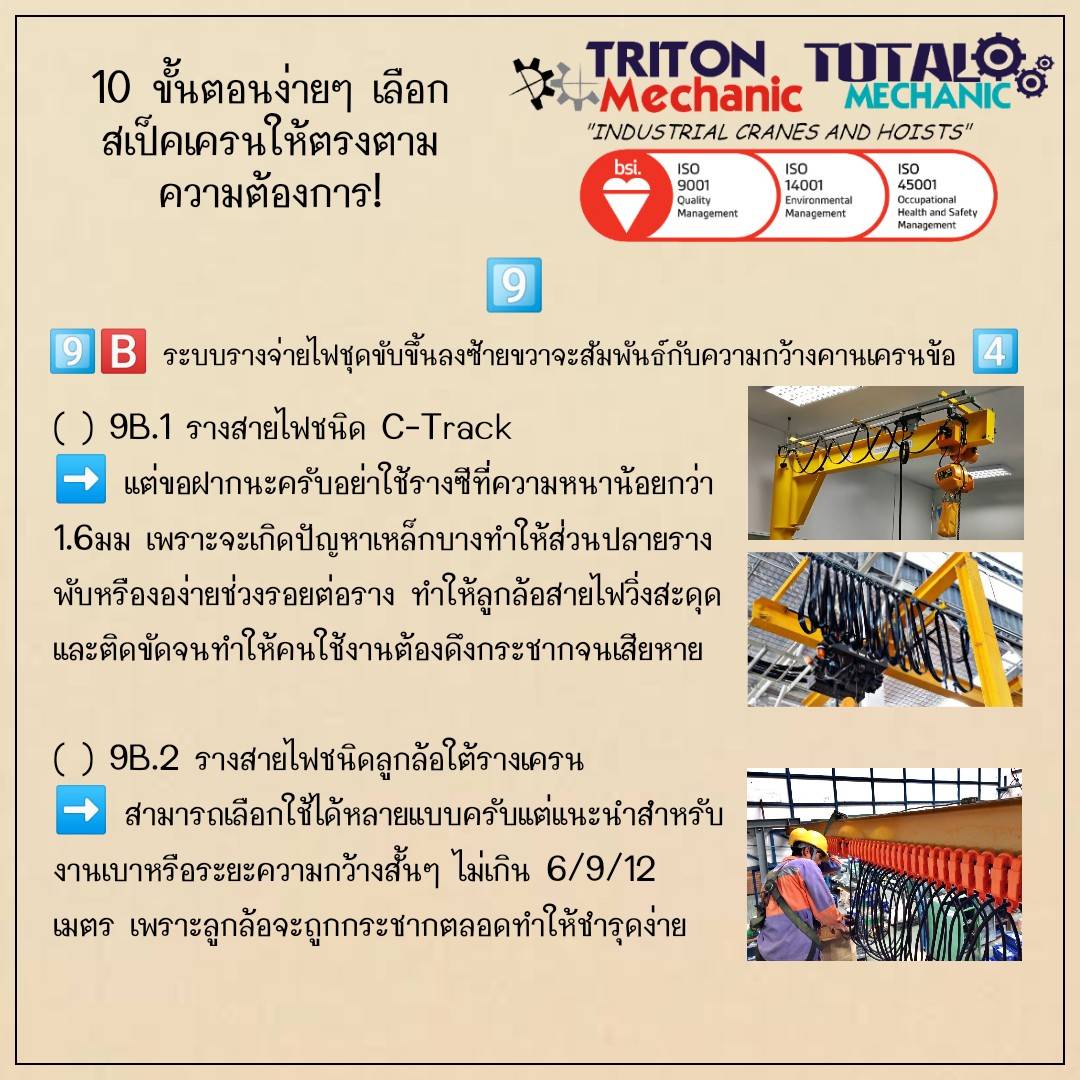

9️⃣B ระบบรางจ่ายไฟชุดขับขึ้นลงซ้ายขวาจะสัมพันธ์กับความกว้างคานเครนข้อ 4️⃣
( ) 9B.1 รางสายไฟชนิด C-Track
➡️ แต่ขอฝากนะครับอย่าใช้รางซีที่ความหนาน้อยกว่า 1.6มม เพราะจะเกิดปัญหาเหล็กบางทำให้ส่วนปลายรางพับหรืององ่ายช่วงรอยต่อราง ทำให้ลูกล้อสายไฟวิ่งสะดุดและติดขัดจนทำให้คนใช้งานต้องดึงกระชากจนเสียหาย
( ) 9B.2 รางสายไฟชนิดลูกล้อใต้รางเครน
➡️ สามารถเลือกใช้ได้หลายแบบครับแต่แนะนำสำหรับงานเบาหรือระยะความกว้างสั้นๆ ไม่เกิน 6/9/12 เมตร เพราะลูกล้อจะถูกกระชากตลอดทำให้ชำรุดง่าย

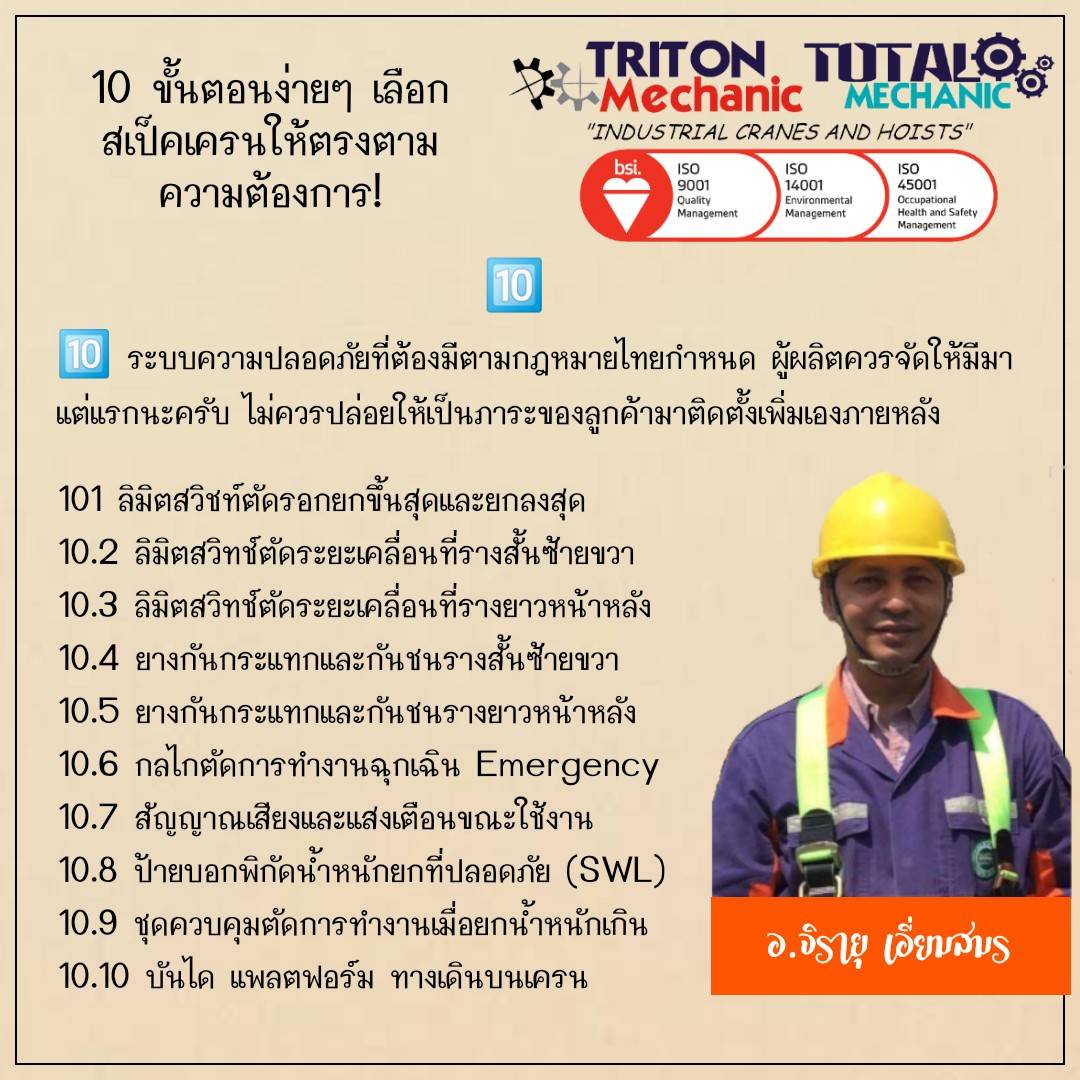

10 ระบบความปลอดภัยที่ต้องมีตามกฎหมายไทยกำหนด คนขายควรจัดให้มีมาแต่แรกนะครับ ไม่ควรปล่อยให้เป็นภาระของลูกค้ามาติดตั้งเพิ่มเองภายหลัง
10.1 ลิมิตสวิชท์ตัดรอกยกขึ้นสุดและยกลงสุด
10.2 ลิมิตสวิทช์ตัดระยะเคลื่อนที่รางสั้นซ้ายขวา
10.3 ลิมิตสวิทช์ตัดระยะเคลื่อนที่รางยาวหน้าหลัง
10.4 ยางกันกระแทกและกันชนรางสั้นซ้ายขวา
10.5 ยางกันกระแทกและกันชนรางยาวหน้าหลัง
10.6 กลไกตัดการทำงานฉุกเฉิน Emergency
10.7 สัญญาณเสียงและแสงเตือนขณะใช้งาน
10.8 ป้ายบอกพิกัดน้ำหนักยกที่ปลอดภัย (SWL)
10.9 ชุดควบคุมตัดการทำงานเมื่อยกน้ำหนักเกิน
10.10 บันได แพลตฟอร์ม ทางเดินบนเครน
